Aprobado por la CE 3G Bomba de tornillo triple

Cantidad:
  •  3G70X2
  •  Succión simple
  •  Explosión
  •  CE, ISO
  •  38CrMoAl
  •  Sello mecánico
  •  CE, ISO9001
  • 84136040
  •  Bomba de un solo tornillo
  •  Horizontal
  •  Tratamiento de alcantarillado, alimentos, química
  • Hierro fundido ht200
  •  Bronce
  •  HOFFWELL
  •  Cn
Bomba de tornillo triple 3G

Solicitud
Se aplica para entregar un medio limpio y no corrosivo que tiene una base de lubricación a una temperatura de 150 ° C con una viscosidad de 5-760cSt, el rango de presión de trabajo de la bomba de 0.6MPa a 2.5MPa y el rango de capacidad de flujo de 0.6-123m3 / h .

Característica
(1) El medio se entrega en dirección axial de forma continua sin agitación ni pulsaciones.
(2) Pequeña vibración y bajo ruido.
(3) Alta presión y alta eficiencia
(4) Estructura simple, fácil desmontaje y montaje.
(5) Pequeño volumen y peso ligero
(6) Ligero desgaste y larga vida de la bomba.
Estructura: Las bombas están selladas generalmente por un sello mecánico y son accionadas por el motor a través del acoplamiento de garra.

Material:
El tornillo de accionamiento y accionado 16MnCrS5, 40Cr, 45, 38CrMoALA Caja de la bomba: HT200, QT450-10, ZCuSn10Pl, ZG270-500

Ejemplo de modelo de bomba.
Por ejemplo: 3G25 X 4-46
3G: bomba de tres tornillos
25: Dizmetro exterior del tornillo de accionamiento 25mm
4: Número de potch del tornillo
46: 46 & deg; Ángulo de inclinación del tornillo
R: Hezvy fuel oil
R: fuel oil ligero
W: aceite caliente a alta temperatura
N: Aceite de alta viscosidad
A: Código de mejora de diseño.
S: doble succión

Medio de transporte:

1. Limpie el líquido lubricante, como lubricante, aceite mineral, fluido hidráulico sintético, aceite natural, etc.
2. Medio con peor propiedad lubricante, como fuel oil ligero, fuel oil pesado, alquitrán frío, asfalto, viscosa, mezcla emulsionada, etc.

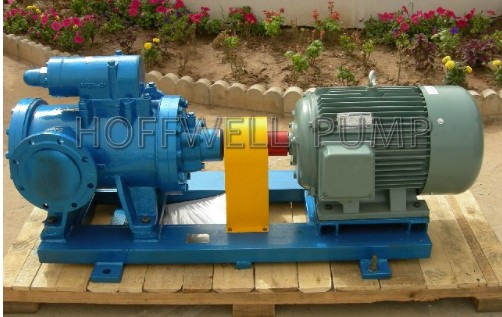

Imagen para su referencia:

Aprobado por la CE 3G Bomba de tornillo triple

Otros modelos:

Modelo Escape
Presión
MPa
Capacidad q Velocidad
r / min
(NPSH) r
metro
Eficiencia
η%
Motor
m 3 / h L / min Poder
kw
Modelo
25 y tiempos; 4-46 1.0 0.8 13 1450 4 62 0.75 Y802-4
2.5 0.6 10 60.6 1.5 Y90L-4
1.0 2.0 33 2900 4.5 59.4 1.5 Y90S-2
2.5 1.6 26 69 3 Y100L-2
30 veces; 4-46 1.0 1.6 26 1450 4.5 63.5 1.1 Y90S-4
2.5 1.2 20 61 2.2 Y100L1-4
1.0 3.6 60 2900 5 60 2.2 Y90L-2
2.5 3.2 53 69 4 Y112M-2
36 y tiempos; 4-46 1.0 2.8 46 1450 4.5 66 2.2 Y100L1-4
2.5 2.4 40 66.5 4 Y112M-4
1.0 6.5 108 2900 5 60.5 4 Y112M-2
2.5 6 100 72 7.5 Y132s2-2
42 y tiempos; 4-46 1.0 4.8 80 1450 5 62 4 Y112M-4
2.5 4.2 70 73 5.5 Y132S1-4
1.0 10.5 175 2900 5.5 61 5.5 Y132s1-2
2.5 10 166 72 15 Y160m2-2
45 y tiempos; 4-46 1.0 6.3 106 1450 5 70 3 Y100L2-4
2.5 5.9 99 74 7.5 Y132M-4
1.0 13.5 225 2900 5.5 60 7.5 Y132s2-2
2.5 13 217 75 15 Y160m2-2
60 y tiempos; 4-46 1.0 15.5 255 1450 5 71.3 11 Y160M-4
2.5 14.5 245 74 15 Y160L-4
1.0 32 533 2900 5.5 63 18.5 Y160L-2
2.5 31.5 525 77 37 Y200l2-2
70 y tiempos; 2-46 0.6 24 400 1450 5 71 7.5 Y132M-4
1.0 23.5 390 75 11 Y160M-4
1.6 22.5 370 76 15 Y160L-4
70 y tiempos; 4-46 1.0 24.5 408 1450 5 72.5 18.5 Y180M-4
2.5 23.5 392 79 30 Y200L-4
80 y tiempos; 2-46 0.6 36.5 608 1450 5 72 11 Y160M-4
1.0 35 594 75.5 18.5 Y180M-4
1.6 34.5 575 76.5 22 Y180L-4
80 y tiempos; 4-46 1.0 37 617 1450 5.5 72 30 Y200L-4
2.5 35 590 78.1 45 Y225M-4
100 veces; 2-46 0.6 72.5 1208 1450 5 73 22 Y180L-4
1.0 71 1183 77 37 Y225S-4
1.6 60.5 1158 79 45 Y225M-4
100 veces; 4-46 1.0 72.5 1208 1450 5.5 73 55 Y250M-4
2.5 70 1165 78.5 75 Y280S-4
S100 y tiempos; 3-27 0.6 72 1196 1450 6 62 22 Y180L-4
1.6 70 1160 72 55 Y250M-4
2.5 69 1145 74 75 Y280S-4
S120 y tiempos; 3-27 0.8 123 2055 1450 6 74.5 55 Y250M-4
1.5 120 2010 76 90 Y280M-4
2.5 115 1920 78.5 132 Y315M-4
