Bomba de engranajes interna para asfalto NYP80 SS304 aprobada por CE

Compartir con:

Bomba de engranajes interna para asfalto NYP80 SS304 aprobada por CE

Cantidad:



Preguntar Añadir al carrito

N º de Modelo.:
NYP80
Flanco del diente:
Diente recto
Poder:
Eléctrico
Aplicaciones:
Transferencia de líquido de alta viscosidad
Material del cuerpo de la bomba:
SS304 / SS316
Material del eje:
SS304 / 2Cr13
Capacidad:
12m3 / h
Velocidad:
300 rpm
Certificado:
CCS, ABS
Especificación:
ISO, CE
Código hs:
84136029
Forma de malla:
Compromiso interno
Curva de diente:
Evolvente
Tipo:
Bomba interna de engranajes
Proceso de dar un título:
CE, ISO
Material del engranaje:
SS304 / SS316 / 2Cr13
Sello:
Sello de embalaje o sello mecánico
Cabeza:
Max 10 bar
Fuerza de motor:
7.5-11KW
Marca:
HOFFWELL
Origen:
Cangzhou, china

Descripción Del Producto

Bomba de engranajes interna de melaza de la serie NYP

> > > Breve introducción

La bomba de engranajes interna de la serie NYP es un tipo de bomba de desplazamiento positivo nueva, y está diseñada de acuerdo con los diferentes requisitos de campo del petróleo, la industria química, la pintura, los medicamentos, los alimentos, etc. Se aplica ampliamente a una variedad de medios con diferentes propiedades y viscosidades debido a su estructura especial y diferentes materiales de bomba seleccionados.
Temperatura media adecuada: -10. C-200. do
Viscosidad media adecuada: 1.0cst-300, 000cst
Bomba de engranajes interna para asfalto NYP80 SS304 aprobada por CE

> > > Estructura de la bomba

(1) principio de funcionamiento
El engranaje impulsor (rotor externo) con diente interno acciona el rotor interno y gira en la misma dirección en el cuerpo de la bomba completamente cerrado. La bomba de fundición y la media luna de la cubierta frontal separan la entrada de la salida. Cuando gira, se forma una presión negativa en el puerto de succión, el líquido se inhala y es llevado a la salida por el rotor, luego el líquido es expulsado del puerto de descarga cuando los engranajes se engranan. El transporte del líquido terminado.
(2) Característica de la estructura
Componente: rotor interno, rotor exterior, eje, cuerpo de la bomba, tapa frontal, sello, rodamiento, etc.
El sello de la bomba adopta el sello de embalaje o sello mecánico. Cuando el medio suministrado es alta temperatura, alta viscosidad o fuerte corrosión, se debe adoptar un sello de empaque.
Cuando el medio suministrado es de materiales cristalinos fáciles, podemos diseñar la camisa de preservación del calor en el cuerpo de la bomba y la cubierta frontal para fundir el medio con vapor cuando se trabaja, la bomba también puede equiparse con la válvula de seguridad.

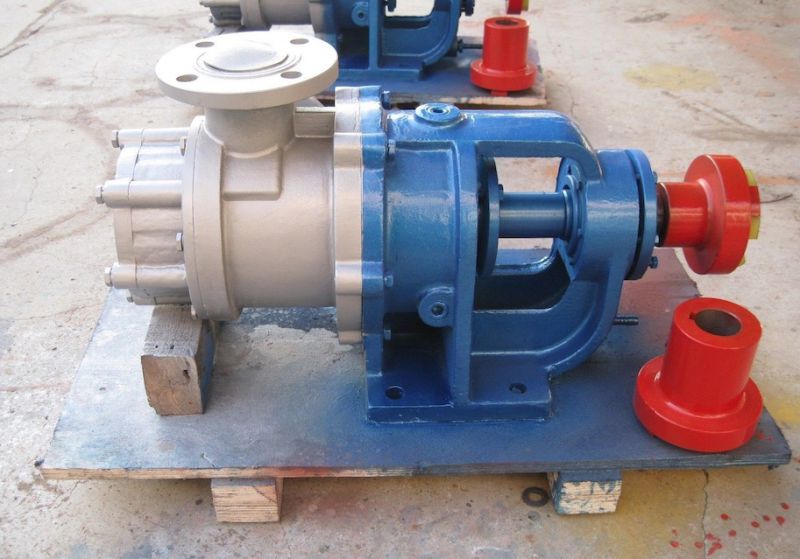

El conjunto de la bomba está compuesto por la bomba, el motor y la placa base, la dirección de la dirección es la transmisión por la rueda de la correa o la conducción por acoplamiento.
La dirección de rotación es hacia la derecha desde el extremo del motor.
Bomba de engranajes interna para asfalto NYP80 SS304 aprobada por CE

> > > Ventaja

(1) Entrega constante sin pulsaciones, poca vibración y bajo ruido
(2) excelente capacidad de auto-cebado
(3) la bomba puede suministrar el medio de corrosión variado si las piezas de la bomba seleccionan los materiales adecuados. Además la temperatura de trabajo puede alcanzar max 220. C
(4). La misma dirección de rotación del rotor interno y del rotor exterior produce poco desgaste y una larga vida útil.
(5). El flujo de la bomba se puede cambiar ajustando la velocidad.
(6). Es especialmente adecuado para proporcionar un medio de alta viscosidad.

> > > Explicación del modelo

NYP significa bomba de engranajes interna
80 significa desplazamiento L / 100r

> > > NYP80 Especificaciones de la bomba de engranajes interna para asfalto

Modelo	Fluir	Presión	Velocidad	Poder	Eficiencia	Tamaño de entrada y amp; salida	Viscosidad	Temperatura
NYP80	12m3 / h	10 bar	300 rpm	7.5-11KW	69%	80mm	≤60000cst	≤220 grados C
Detalles de empaque		650 mm * 298 mm * 510 mm para una bomba de eje descubierto con estuche de madera estándar de exportación.
Garantía		Dentro de 12 meses desde la fecha de entrega.
El tiempo de entrega		Dentro de los 15 días.

> > > preguntas frecuentes---Preguntas frecuentes

1. Cómo obtener nuestra cotización a tiempo, por favor conteste las siguientes preguntas:

A. ¿Qué líquido transfieres? Aceite, agua, alimento o líquido químico corrosivo, con partículas sólidas o no, y así sucesivamente ~

B. ¿Cuál es el flujo o la capacidad (m3 / h, L / m)?

C. ¿Qué es la cabeza de descarga (m, pies, Mpa, barra)

Si no tiene ninguna solicitud, lo haremos como nuestro estándar normal.

RE.Contáctenos para obtener la cotización:

2. OEM: De acuerdo

3. MOQ: 1set

4. Paquete: Estuche de contrachapado de exportación estándar o espuma de poliestireno con cartón

5. formas de envío: Por el mar, por el aire, por expreso

6. Plazo de ejecución: 3-15days

7. Plazo de pago: 100% T / T, Aliexpress, L / C, Westunion

8. ¿Por qué elegirnos?Fabricante de experiencias de 20 años

Buena calidad con pirce competitivo.

ISO2009: 8001, certificado CE

Servicio postventa profesional.

> > > NYP bomba de engranajes interna otros modelos:

Modelo	Camino mm	Desplazamiento teoría L / 100rev	Viscosidad cSt	Velocidad r / min	Presión (MPa)				Conexiones
					0.4	0.6	0.8	1.0
					Capacidad de potencia del eje (kw) (L / min)
NYP0.78	15	0.78	20	1390	0.17 / 9.3	0.23 / 9.0	0.28 / 8.8	0.32 / 8.6	G1 / 2 & quot;
			60	1390	0.18 / 9.5	0.24 / 9.2	0.28 / 9.0	0.33 / 8.9
			200	1390	0.31 / 10.4	0.35 / 10.2	0.39 / 10.0	0.43 / 9.9
			600	1390	0.39 / 10.4	0.44 / 10.3	0.48 / 10.3	0.52 / 10.2
			2000	910	0.23 / 6.8	0.27 / 6.8	0.30 / 6.8	0.33 / 6.7
			6000	720	0.24 / 5.4	0.31 / 6.1	0.30 / 6.8	0.40 / 6.8
NYP2.3	25	2.3	20	1400	0.38 / 28.4	0.49 / 27.5			G1 & quot;
			60	1400	0.59 / 29.2	0.65 / 28.8
			200	1400	0.61 / 30.0	0.72 / 29.6
			600	1400	0.92 / 31.9	0.96 / 31.7
			2000	910	0.61 / 19.9	0.68 / 19.7
			6000	720	0,77 / 16,32	0.83 / 16.2
NYP3.6	40	3.6	20	1450	0.69 / 46.7	0.94 / 45.9	1.18 / 45	1.44 / 43.4	Brida
			60	1450	0.81 / 47.5	1.09 / 46.7	1.37 / 45.9	1.57 / 44.7
			200	1450	1.06 / 49.7	1.31 / 49.2	1.56 / 48.8	1.79 / 47.3
			600	1450	1.45 / 49.9	1.61 / 49.6	1.77 / 49.3	1.93 / 49
			2000	960	1.28 / 34.3	1.41 / 33.8	1.54 / 33.7	1.65 / 33.6
			6000	640	1.08 / 23.0	1.18 / 22.9	1.28 / 22.9	1.37 / 22.8
			20000	583	1.22 / 20.5	1.24 / 20.4	1.25 / 20.4	1.38 / 20.3
			60000	455	0.84 / 16.3	0.91 / 16.2	0.98 / 16.1	1.01 / 16
NYP7.0 NYP7.0A (Los original Modelo: NYP3 NYP3A)	40	7.0	20	1450	1.36 / 98.1	1.8 / 96	2.0 / 94.7	2.4 / 93	Hilo
			60	1450	1.45 / 99	1.9 / 97	2.2 / 96.4	2.6 / 95
			200	1450	1,62 / 99,8	2.0 / 98	2.3 / 97.5	2.7 / 97
			600	960	1.4 / 62	1.6 / 65	1.8 / 44	2.0 / 64
			2000	960	1.8 / 67	2.0 / 66	2.3 / 65	2.6 / 65
			6000	640	1.5 / 44.5	1.7 / 44	1.8 / 44	2.0 / 44
			20000	583	1.6 / 40.5	1.9 / 40	2.1 / 40	2.2 / 40
			60000	455	1.46 / 31.5	1.8 / 31	1.9 / 31	2.0 / 31
NYP24	50	24	20	720	1.8 / 165	2.3 / 161	2.8 / 158	3.4 / 155	Brida
			60	720	2.0 / 166	2.6 / 164	3.1 / 162	3.7 / 158
			200	610	1.9 / 143	2.5 / 141	3.0 / 139	3.5 / 136
			600	541	2.1 / 127	2.6 / 125	3.0 / 124	3.5 / 122
			2000	475	2.2 / 112	2.6 / 111	2.9 / 110	3.4 / 109
			6000	357	2.0 / 85	2.3 / 84	2.6 / 83	2.9 / 83
			20000	303	1.9 / 72	2.2 / 72	2.4 / 72	2.6 / 71
			60000	228	1.6 / 54	1.8 / 54	2.0 / 54	2.3 / 54
NYP52 NYP52A (Los original Modelo: NYP10 NYP10A)	50	52	20	720	4.3 / 362	5.8 / 355	6.9 / 348	8.1 / 340	Hilo
			60	720	4.7 / 364	6.2 / 358	7.3 / 352	7.5 / 346
			200	610	4.6 / 309	5.9 / 304	6.9 / 300	8.0 / 294
			600	541	4.9 / 275	6.0 / 271	6.8 / 268	7.8 / 264
			2000	475	5.0 / 243	5.9 / 238	6.6 / 237	7.6 / 235
			6000	357	4.1 / 184	4.9 / 182	5.3 / 181	6.2 / 180
			20000	303	3.8 / 157	4.6 / 156	5.1 / 155	5.6 / 155
			60000	228	3.1 / 119	3.7 / 118	4.0 / 118	4.5 / 118
NYP80	80	80	20	615	5.2 / 471	6.9 / 461	8.5 / 451	10.0 / 433	Brida
			60	615	5.5 / 474	7.2 / 465	8.8 / 457	10.5 / 448
			200	544	5.7 / 421	7.2 / 414	8.6 / 408	10.1 / 401
			600	479	6.0 / 372	7.3 / 367	8.5 / 362	9.8 / 356
			2000	417	6.5 / 326	7.7 / 322	8.9 / 319	10.1 / 315
			6000	305	5.6 / 239	6.6 / 237	7.5 / 326	8.4 / 233
			20000	228	5.5 / 180	6.4 / 179	6.9 / 178	7.7 / 177
			60000	188	5.5 / 149	6.1 / 149	6.7 / 149	7.2 / 148
NYP111 NYP111A (Los original Modelo: NYP30 NYP30A)	80	111.4	20	615	6.7 / 660	9.2 / 647	11.2 / 634	13.6 / 622	Brida
			60	615	6.9 / 664	9.4 / 652	11.5 / 642	13.9 / 631
			200	544	7.1 / 589	9.3 / 580	11.0 / 573	13.2 / 563
			600	479	7.3 / 521	9.5 / 514	11.1 / 508	13.1 / 502
			2000	417	7.7 / 455	9.7 / 450	11.0 / 447	12.7 / 442
			6000	305	6.9 / 335	8.4 / 332	9.4 / 331	10.6 / 328
			20000	228	6.3 / 251	7.5 / 250	8.2 / 249	9.2 / 248
			60000	188	6.2 / 209	7.1 / 208	7.6 / 208	8.5 / 207
NYP160	100	160	20	600	8.9 / 930	12.1 / 916	15.3 / 902	17.5 / 888	Brida
			60	600	9.4 / 935	12.6 / 922	15.8 / 910	19.0 / 898
			200	550	12.3 / 866	15.3 / 859	18.3 / 852	21.3 / 845
			600	480	10.2 / 754	12.8 / 747	15.4 / 740	18.0 / 737
			2000	355	9.1 / 560	11.1 / 556	13/552	15.1 / 548
			6000	319	10.0 / 505	11.7 / 502	13.5 / 500	15.2 / 497
NYP220	125	220	20	430	8.8 / 902	11.9 / 880	15.0 / 858	18.0 / 836	Brida
			60	430	9.0 / 909	12.0 / 890	15.0 / 871	18.0 / 852
			200	355	8.5 / 753	11.1 / 739	13.7 / 726	16.3 / 713
			600	320	9.4 / 682	11.8 / 671	14.1 / 660	16.5 / 649
			2000	254	9.1 / 544	11.0 / 537	13.0 / 530	15.1 / 523
			6000	244	10.1 / 483	11.9 / 478	13.6 / 473	15.4 / 468
			20000	160	9.1 / 347	10.5 / 345	11.9 / 343	13.3 / 341
			60000	117	8.4 / 256	9.4 / 255	10.4 / 254	11.4 / 253
NYP320	125	320	20	430	13.0 / 1306	18.0 / 1270	22.0 / 1235	26.0 / 1200	Brida
			60	430	13.0 / 1316	18.5 / 1285	22.0 / 1255	26.5 / 1225
			200	355	11.8 / 1091	15.5 / 1068	19.1 / 1046	22.8 / 1024
			600	320	13.2 / 987	16.5 / 968	19.7 / 950	22.9 / 932
			2000	284	14.2 / 881	17.4 / 867	20.6 / 854	23.8 / 841
			6000	222	13.7 / 693	16.2 / 684	18.7 / 675	21.2 / 666
			20000	168	13.2 / 529	15.3 / 525	17.3 / 522	19.4 / 519
			60000	125	12.0 / 397	13.7 / 396	15.3 / 395	16.9 / 394
NYP650	150	650	20	315	19.0 / 1921	26.0 / 1857	33.0 / 1794		Brida
			60	315	20.0 / 1940	26.4 / 1886	33.2 / 1832
			200	284	17.9 / 1756	24.0 / 1711	30.4 / 1666
			600	253	17.6 / 1572	22.7 / 1534	28.9 / 1500
			2000	196	15.7 / 1225	20.6 / 1201	24.5 / 1176
			6000	160	16.0 / 1008	19.8 / 993	22.3 / 978
			20000	117	13.6 / 745	16.5 / 738	19.2 / 731
			60000	100	15.0 / 645	17.2 / 643	19.5 / 640
NYP727 ( Los original Modelo: NYP50)	150	727	20	315	21.5 / 2135	29.4 / 2058	37.3 / 1980		Brida
			60	315	22.4 / 2157	29.8 / 2090	37.3 / 2026
			200	280	19.6 / 1928	26.7 / 1874	33.5 / 1820
			600	245	19.6 / 1696	25.1 / 1652	31.2 / 1611
			2000	200	18.7 / 1394	23.3 / 1363	28.5 / 1334
			6000	170	19.2 / 1195	23.3 / 1175	27.9 / 1155
			20000	125	17.0 / 888	20.1 / 878	23.3 / 868
			60000	100	16.8 / 720	19.5 / 717	22.3 / 713
NYP1670	200	1670	20	250	38.0 / 3852	52.0 / 3690	66.0 / 3529		Brida
			60	250	40.0 / 3900	54.0 / 3763	68.0 / 3626
			200	225	37.5 / 3535	50.0 / 3424	62.5 / 3313
			600	195	37.0 / 3079	48.0 / 2990	58.6 / 2900
			2000	160	35.0 / 2547	44.0 / 2485	53.0 / 2422
			6000	135	34.6 / 2177	42.0 / 2138	50.0 / 2100
			20000	112	35.0 / 1830	41.5 / 1810	48.0 / 1790
			60000	85	36.0 / 1405	35.7 / 1400	40.6 / 1392
