Bomba centrífuga de caja dividida de succión doble de una etapa

Compartir con:

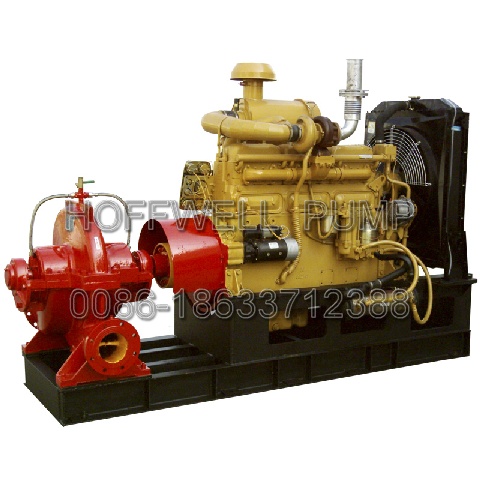

Bomba centrífuga de caja dividida de succión doble de una etapa

Cantidad:



Preguntar Añadir al carrito

N º de Modelo.:
TPOW
Máxima capacidad:
> 400 L / min
Número de impulsor:
Bomba de una etapa
Tipo de Impulsor Influente:
Bomba de doble succión
Carcasa de bomba combinada:
Bombas de división horizontal
Impulso:
Cerrado
Material:
HT200 / SS304 / SS316
Fluir:
80-11600m3 / h
Fuerza de motor:
18.5 ~ 2500KW
Marca:
HOFFWELL
Origen:
China
Max.Head:
> 150 m
Tipo de conducción:
Motor
Presión laboral:
Bomba de presion media
Posición del eje de la bomba:
Bomba horizontal
Altura de montaje:
Succión centrífuga
Uso:
Pumps
DN:
150 ~ 1200mm
Cabeza:
19-300m
Frecuencia:
50Hz / 60Hz
Especificación:
CE, ISO
Código hs:
84137100

Descripción Del Producto

Bomba centrífuga de carcasa dividida de doble succión de una sola etapa TPOW

> > >Introducción del producto:

Nuestra empresa fabrica la bomba centrífuga de voluta dividida de doble succión de una etapa de la serie TPOW basada en la importación de tecnología avanzada de Alemania de acuerdo con la demanda del mercado. Al utilizar el impulsor y el corte originales y modificados, la bomba cuenta con una amplia gama de espectro y una alta eficiencia de servicio. La bomba de agua puede proporcionar los puntos de trabajo de cualquier flujo y el cabezal de elevación requerido por el usuario dentro del rango de rendimiento del espectro. La bomba TPOW adopta un modelo hidráulico con la fuerza axial de equilibrio automático y la fuerza radial, que es la mejor tanto en el país como en el extranjero actualmente. Cuenta con un rendimiento estable, alta eficiencia, estructura compacta, pequeña vibración, fuerte resistencia a la presión del cuerpo de la bomba y es fácil de instalar y mantener.
Bomba centrífuga de caja dividida de succión doble de una etapa

> > > Propósito principal:

La serie de productos TPOW es ampliamente utilizada para plantas de agua, riego, estaciones de bombeo de drenaje, centrales eléctricas, circulación de agua del aire acondicionado, sistema de suministro de agua industrial, sistema contra incendios y la industria naviera, así como para el propósito general en la industria de refinación de petróleo.

> > > Rendimiento hidráulico:

Adopta el avanzado software asistido por computadora y los modernos métodos de diseño (a saber, diseño óptimo y enfoque de diseño confiable) para el diseño hidráulico y estructural de la bomba, de modo que la bomba de doble succión TPOW cuenta con una resistencia eficiente y notable a la cavitación. En comparación con los productos similares hechos en casa, esta serie de productos tiene una eficiencia 2-4% más alta y una resistencia a la cavitación notablemente más fuerte, lo que ahorrará mucho capital para el usuario.

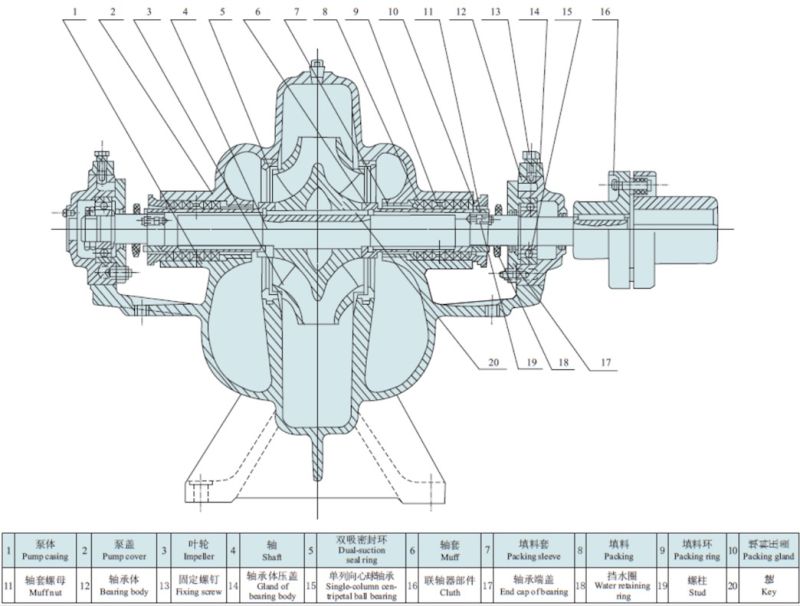

> > > Características estructurales:

1. Estructura compacta, espacio eficaz y dimensiones axiales mucho más cortas.
2. Pequeña vibración y bajo ruido, lograda principalmente por medio de lo siguiente:
A \ La carcasa de la bomba adopta la estructura de doble voluta;
B \ La parte del rotor tiene dimensiones axiales cortas y una buena rigidez.
C. El eje de la bomba adopta el cojinete de alta precisión importado para el soporte.

> > > Condiciones de trabajo:

La presión máxima de trabajo del sistema de bomba de doble succión con voluta TPOW es 2.5Mpa, es decir, presión de entrada de la bomba + cabezal de elevación de la bomba ≤ 2.5Mpa, y la presión de prueba de la presión estática de la bomba es 3.75Mpa. De acuerdo con la presión máxima que puede soportar el cuerpo de la bomba, los materiales para el cuerpo y el bonete adoptan la fundición gris (1.6Mpa), la fundición de grafito esferoidal (2.0Mpa) y la fundición de acero (2.5Mpa). Tenga en cuenta la presión de los cojinetes o los materiales de la bomba en el pedido. Esta serie de bombas puede transportar el agua clara u otros líquidos con propiedades físicas y químicas similares a la del agua clara con temperatura T≤ 105 & ordm; C

> > > Designación de tipo:

TPOW 300 - 450 (I) A
TPOW - TPOW Volute tipo split split carcasa doble bomba de succión
300 - diámetro de salida de la bomba (mm)
450 - diámetro nominal del impulsor (mm)
I - Clasificación de flujo
A - Corte primario del impulsor.

Bomba centrífuga de caja dividida de succión doble de una etapa

> > > TPOW modelos y especificaciones

TPOW500-520 (I)		3217.5	893.8	25	82	980	280	375.2
	A	3088	857.8	23	75.44		250	335
	segundo	2964.5	823.3	21	68.88		220	294.8
	do	2846	790.6	18.4	60.352		200	268
	re	2732	758.9	16.3	53.464		180	241.2
TPOW500-520		2777	771.4	22.5	73.8	980	220	294.8
	A	2638	732.8	19.5	63.96		200	268
	segundo	2484	690	15.6	51.168		160	214.4
	do	2178.5	605.1	13.8	45.264		132	176.88
TPOW500-650 (I)		3510	975	41.5	136.12	980	500	670
	A	3352.5	931	38.7	126.936		450	603
	segundo	3172.5	881	36	118.08		400	536
	do	3015	837.5	33.2	108.896		355	475.7
	re	2767.5	768.8	29.7	97.416		315	422.1
TPOW500-650		2992	831.3	33.7	110.536	980	355	475.7
	A	2835	787.5	30.2	99.056		315	422.1
	segundo	2722.5	756.3	27.7	90.856		280	375.2
	do	2642.5	706	24	78.72		250	335
TPOW500-710 (I)		3852	1070	64.4	211.232	980	900	1206
	A	3672	1020	59.2	194.176		800	1072
	segundo	3470.4	964	53	173.84		710	951.4
	do	3204	890	47.7	156.456		560	750.4
	re	3024	840	42	137.76		500	670
TPOW500-710		3006	835	49	160.72	980	560	750.4
	A	2812.5	781.3	44.2	144.976		450	603
	segundo	2632.5	731.3	39.3	128.904		400	536
	do	2407.5	668.7	34.6	113.488		355	475.7
TPOW500-800 (I)		3996	1110	80.6	264.368	980	1120	1500.8
	A	3600	1000	72.8	238.784		900	1206
	segundo	3204	890	65.3	214.184		800	1072
	do	2880	800	58	190.24		630	844.2

Tipo		Fluir		Levantar la cabeza		Velocidad de rotación	Fuerza de motor
Tipo		(m³ / h)	(l / s)	(metro)	(pies)	(r / min)	(kw)	(hp)
TPOW80-220 (I)		83.5	23.2	13.8	45.264	1480	5.5	7.37
	A	77.2	21.4	11.8	38.704		4	5.36
	segundo	70.4	19.6	9.8	32.144		3	4.02
	do	64.4	17.9	8.2	26.896		3	4.02
		164.5	45.7	55	180.4	2950	37	49.58
	A	152.9	42.5	47.5	155.8		30	40.2
	segundo	138.5	38.5	39	127.92		30	40.2
	do	128.4	35.7	33.5	109.88		22	29.48

TPOW80-280 (I)		104.5	29	22.5	73.8	1480	11	14.74
	A	96	26.7	19	62.32		11	14.74
	segundo	88.1	24.5	16	52.48		7.5	10.05
	do	79.4	22	13	42.64		5.5	7.37
		208	57.8	90	295.2	2950	75	100.5
	A	192.4	53.4	77	252.56		75	100.5
	segundo	174.7	48.5	63.5	208.28		55	73.7
	do	155	43	50	164		37	49.58
TPOW80-280		86	23.9	20.7	67.896	1480	7.5	10.05
	A	80.4	22.3	18.1	59.368		7.5	10.05
	segundo	73.2	20.3	15	49.2		5.5	7.37
	do	66.8	18.6	12.5	41		4	5.36
		172	47.8	82.5	270.6	2950	75	100.5
	A	160	44.4	71.5	234.52		55	73.7
	segundo	146.7	40.8	60	196.8		45	60.3
	do	132.6	36.8	49	160.72		30	40.2

TPOW100-400 (I)		185.5	51.5	52	170.56	1480	45	60.3
	A	170.6	47.4	44	144.32		30	40.2
	segundo	158.6	44	38	124.64		30	40.2
	do	141.6	39.3	30.3	99.384		18.5	24.79
TPOW100-400		163	45.3	52	170.56	1480	37	49.58
	A	149.9	41.6	44	144.32		30	40.2
	segundo	138.4	38.5	37.5	123		22	29.48
	do	121.1	33.6	28.7	94.136		18.5	24.79
