Bomba centrífuga de fuego de carcasa dividida de doble succión

Cantidad:
  •  TPOW

  •  > 400 L / min

  •  Bomba de una etapa

  •  Bomba de doble succión

  •  Bombas de división horizontal

  •  Cerrado

  •  HT200 / SS304 / SS316

  •  80-11600m3 / h

  •  18.5 ~ 2500KW

  •  HOFFWELL

  •  China

  •  > 150 m

  •  Motor

  •  Bomba de presion media

  •  Bomba horizontal

  •  Succión centrífuga

  • Pumps

  •  150 ~ 1200mm

  • 19-300m

  •  50Hz / 60Hz

  •  CE, ISO

  • 84137100

Bomba centrífuga de carcasa dividida de doble succión de una sola etapa TPOW

> > >Introducción del producto:

Nuestra empresa fabrica la bomba centrífuga de voluta dividida de doble succión de una etapa de la serie TPOW basada en la importación de tecnología avanzada de Alemania de acuerdo con la demanda del mercado. Al utilizar el impulsor y el corte originales y modificados, la bomba cuenta con una amplia gama de espectro y una alta eficiencia de servicio. La bomba de agua puede proporcionar los puntos de trabajo de cualquier flujo y el cabezal de elevación requerido por el usuario dentro del rango de rendimiento del espectro. La bomba TPOW adopta un modelo hidráulico con la fuerza axial de equilibrio automático y la fuerza radial, que es la mejor tanto en el país como en el extranjero actualmente. Cuenta con un rendimiento estable, alta eficiencia, estructura compacta, pequeña vibración, fuerte resistencia a la presión del cuerpo de la bomba y es fácil de instalar y mantener.

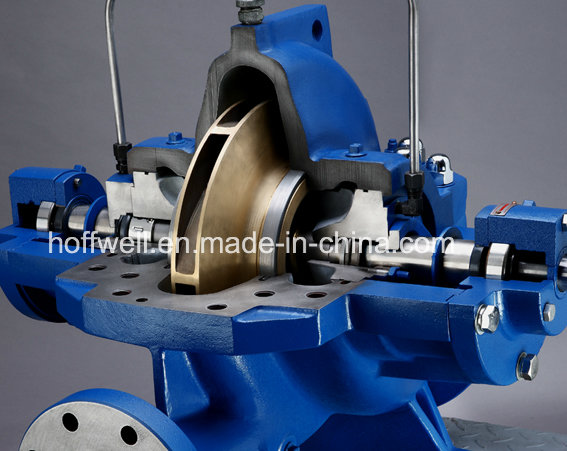

Bomba centrífuga de fuego con carcasa de doble succión
> > > Propósito principal:


La serie de productos TPOW es ampliamente utilizada para plantas de agua, riego, estaciones de bombeo de drenaje, centrales eléctricas, circulación de agua del aire acondicionado, sistema de suministro de agua industrial, sistema contra incendios y la industria naviera, así como para el propósito general en la industria de refinación de petróleo.

> > > Rendimiento hidráulico:

Adopta el avanzado software asistido por computadora y los modernos métodos de diseño (a saber, diseño óptimo y enfoque de diseño confiable) para el diseño hidráulico y estructural de la bomba, de modo que la bomba de doble succión TPOW cuenta con una resistencia eficiente y notable a la cavitación. En comparación con los productos similares hechos en casa, esta serie de productos tiene una eficiencia 2-4% más alta y una resistencia a la cavitación notablemente más fuerte, lo que ahorrará mucho capital para el usuario.

> > > Características estructurales:

1. Estructura compacta, espacio eficaz y dimensiones axiales mucho más cortas.
2. Pequeña vibración y bajo ruido, lograda principalmente por medio de lo siguiente:
A \ La carcasa de la bomba adopta la estructura de doble voluta;
B \ La parte del rotor tiene dimensiones axiales cortas y una buena rigidez.
C. El eje de la bomba adopta el cojinete de alta precisión importado para el soporte.

> > > Condiciones de trabajo:

La presión máxima de trabajo del sistema de bomba de doble succión con voluta TPOW es 2.5Mpa, es decir, presión de entrada de la bomba + cabezal de elevación de la bomba ≤ 2.5Mpa, y la presión de prueba de la presión estática de la bomba es 3.75Mpa. De acuerdo con la presión máxima que puede soportar el cuerpo de la bomba, los materiales para el cuerpo y el bonete adoptan la fundición gris (1.6Mpa), la fundición de grafito esferoidal (2.0Mpa) y la fundición de acero (2.5Mpa). Tenga en cuenta la presión de los cojinetes o los materiales de la bomba en el pedido. Esta serie de bombas puede transportar el agua clara u otros líquidos con propiedades físicas y químicas similares a la del agua clara con temperatura T≤ 105 & ordm; C

> > > Designación de tipo:


TPOW 300 - 450 (I) A
TPOW - TPOW Volute tipo split split carcasa doble bomba de succión
300 - diámetro de salida de la bomba (mm)
450 - diámetro nominal del impulsor (mm)
I - Clasificación de flujo
A - Corte primario del impulsor.

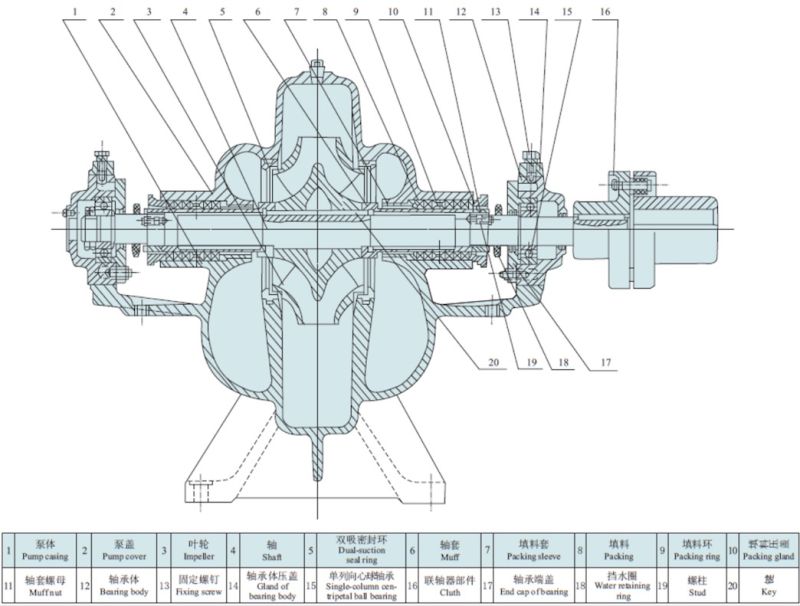

Bomba centrífuga de fuego de carcasa dividida de doble succión


> > > TPOW modelos y especificaciones

TPOW500-520 (I)
3217.5 893.8 25 82 980 280 375.2
A 3088 857.8 23 75.44 250 335
segundo 2964.5 823.3 21 68.88 220 294.8
do 2846 790.6 18.4 60.352 200 268
re 2732 758.9 16.3 53.464 180 241.2
TPOW500-520
2777 771.4 22.5 73.8 980 220 294.8
A 2638 732.8 19.5 63.96 200 268
segundo 2484 690 15.6 51.168 160 214.4
do 2178.5 605.1 13.8 45.264 132 176.88
TPOW500-650 (I)
3510 975 41.5 136.12 980 500 670
A 3352.5 931 38.7 126.936 450 603
segundo 3172.5 881 36 118.08 400 536
do 3015 837.5 33.2 108.896 355 475.7
re 2767.5 768.8 29.7 97.416 315 422.1
TPOW500-650
2992 831.3 33.7 110.536 980 355 475.7
A 2835 787.5 30.2 99.056 315 422.1
segundo 2722.5 756.3 27.7 90.856 280 375.2
do 2642.5 706 24 78.72 250 335
TPOW500-710 (I)
3852 1070 64.4 211.232 980 900 1206
A 3672 1020 59.2 194.176 800 1072
segundo 3470.4 964 53 173.84 710 951.4
do 3204 890 47.7 156.456 560 750.4
re 3024 840 42 137.76 500 670
TPOW500-710
3006 835 49 160.72 980 560 750.4
A 2812.5 781.3 44.2 144.976 450 603
segundo 2632.5 731.3 39.3 128.904 400 536
do 2407.5 668.7 34.6 113.488 355 475.7
TPOW500-800 (I)
3996 1110 80.6 264.368 980 1120 1500.8
A 3600 1000 72.8 238.784 900 1206
segundo 3204 890 65.3 214.184 800 1072
do 2880 800 58 190.24 630 844.2
Tipo
Fluir Levantar la cabeza Velocidad de rotación Fuerza de motor

(m⊃3; / h) (l / s) (metro) (pies) (r / min) (kw) (hp)
TPOW80-220 (I)
83.5 23.2 13.8 45.264 1480 5.5 7.37
A 77.2 21.4 11.8 38.704 4 5.36
segundo 70.4 19.6 9.8 32.144 3 4.02
do 64.4 17.9 8.2 26.896 3 4.02

164.5 45.7 55 180.4 2950 37 49.58
A 152.9 42.5 47.5 155.8 30 40.2
segundo 138.5 38.5 39 127.92 30 40.2
do 128.4 35.7 33.5 109.88 22 29.48
TPOW80-280 (I)
104.5 29 22.5 73.8 1480 11 14.74
A 96 26.7 19 62.32 11 14.74
segundo 88.1 24.5 16 52.48 7.5 10.05
do 79.4 22 13 42.64 5.5 7.37

208 57.8 90 295.2 2950 75 100.5
A 192.4 53.4 77 252.56 75 100.5
segundo 174.7 48.5 63.5 208.28 55 73.7
do 155 43 50 164 37 49.58
TPOW80-280
86 23.9 20.7 67.896 1480 7.5 10.05
A 80.4 22.3 18.1 59.368 7.5 10.05
segundo 73.2 20.3 15 49.2 5.5 7.37
do 66.8 18.6 12.5 41 4 5.36

172 47.8 82.5 270.6 2950 75 100.5
A 160 44.4 71.5 234.52 55 73.7
segundo 146.7 40.8 60 196.8 45 60.3
do 132.6 36.8 49 160.72 30 40.2
TPOW100-400 (I)
185.5 51.5 52 170.56 1480 45 60.3
A 170.6 47.4 44 144.32 30 40.2
segundo 158.6 44 38 124.64 30 40.2
do 141.6 39.3 30.3 99.384 18.5 24.79
TPOW100-400
163 45.3 52 170.56 1480 37 49.58
A 149.9 41.6 44 144.32 30 40.2
segundo 138.4 38.5 37.5 123 22 29.48
do 121.1 33.6 28.7 94.136 18.5 24.79
