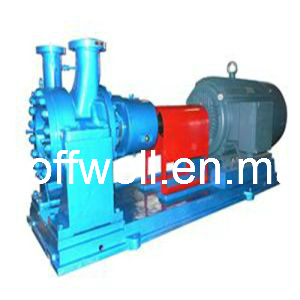

Bomba centrífuga de dos niveles AY
> > > Breve introducción
Bombas centrífugas de dos niveles de la serie AY que se reforman y se rediseñan en la base de la serie de bombas de lubricante tipo Y original. Con el fin de cumplir con la construcción de la modernización, adaptarnos al requisito de reemplazar lo antiguo con lo nuevo que pronto se enfoca en dimensionar la energía, por lo que desarrollamos este nuevo producto, tiene las siguientes características:
1. Las partes originales del cuerpo del cojinete 35, 50, 60 son reemplazadas por el cuerpo del cojinete 45, 55, 70, de esta manera se puede aumentar su confiabilidad.
2. La parte de exceso de flujo hidráulico adopta el modelo hidráulico de la bomba de ahorro de energía de alta eficiencia, en promedio, la eficiencia es de 5 a 8% más alta que la bomba de lubricante tipo Y antigua.
3. Para seguir heredando, el patrón de la estructura, instale el tamaño.
4. Las carcasas de la bomba de lubricación tienen una gran capacidad para todo uso, sus piezas estándar en general pueden ser utilizadas por varias series.
5. La relación entre su forma de seleccionar materiales y la parte principal está hecha principalmente de material tipo II, III, los materiales de algunas partes, como el cuerpo del cojinete, son de hasta dos tipos, es decir, fundición de acero y hierro fundido, de esta manera, Es muy ventajoso por su uso en áreas frías, en exteriores, en la fabricación de barcos.
6. De acuerdo con la temperatura diferente, la selección de audición tiene tres tipos: enfriamiento por aire, enfriamiento por ventilador de aire, enfriamiento por agua, entre ellos, el enfriamiento por ventilador de aire se utiliza especialmente para el área donde falta el recurso de agua o la calidad del agua es peor .
> > > Rendimiento
Alcance: capacidad de flujo: Q = 2.5-600m3 / h elevación: H = 30 ~ 330m Temperatura: T = -45 & ordm; C ~ + 420 & ordm; C
La bomba de lubricante tipo AY se puede utilizar en diferentes campos, como el refino de petróleo, la industria petroquímica y química, el otro campo que transporta el petróleo, el gas líquido y el otro medio que no contiene los sólidos particulados.
Ilustración
50AYII60 y tiempos; 2B, 250AYS III 150C
50,250 - el diámetro del puerto de succión (mm)
A - La primera alteración de tiempo Y - bomba de lubricación centrífuga S - el primer impulsor es de doble succión.
II, III - el nombre en código del material de la / s parte / s de exceso de flujo: IKind es HT250, IIKind es ZG230-450, IIIKind es ZGCr13Ni.
60,150 elevación simple (m) 2 - clase
B, C: tiempos de corte del impulsor, el orden se mostrará como A, B ...
> > > características de la estructura
La bomba de lubricación de tipo AY se puede dividir en seis tipos que son de vástago simple de succión de una etapa y de succión simple de DOS etapas, de voladizo de succión doble de una etapa, de doble etapa de succión simple y de DOS etapas de doble succión tipo de cojinete, de succión simple de DOS etapas Tipo de soporte de datos.
El impulsor es cat integral, y después del equilibrado estático, la fuerza axial de la bomba depende principalmente de la cavidad equilibrada del impulsor para mantener su equilibrio. hay un cojinete de bolas radial y un cojinete de bolas de empuje fijo, que se instala espalda con espalda en el cuerpo del cojinete, es el cojinete. Adopte una eslinga de aceite para lubricarla. Las aletas son cadetes en la superficie del cuerpo del cojinete, puede ser refrigerado por aire, también puede elegir enfriamiento por ventilador (T = 120 & ordm; C-260 & ordm; C) y enfriamiento por agua (T = 260 & ordm; C-420 & ordm; C).
Para desmontar fácilmente las piezas, como el impulsor, el eje, el cojinete y el sellado del prensaestopas, mientras tanto no necesitamos desmantelar la línea de succión o la línea de descarga mientras la bomba está en proceso de revisión, siempre adoptamos acoplamientos de membrana laminados flexibles metálicos.
> > > El sistema de línea de bombeo
1. De acuerdo con la temperatura y la demanda de aplicación, utilizamos agua de refrigeración para enfriar la capacidad de sellado del eje, el cojinete o la bomba que monta la cantidad de agua por tubería es de 0.3-0.7m3 / h, su presión de 0.2-0.3MPa.
2. El flujo de sellado está cambiando de acuerdo con los diferentes medios de transporte y su presión de temperatura u otras condiciones de trabajo, la cantidad de líquido de sellado para cada bomba es la siguiente tabla, tanto para el suministro como para el suministro externo.
| Sellado diámetro nominal (mm) | 13-47 | 48-59 | 60-84 | 85-95 | 96-133 |
| Cantidad media de líquido de sellado (m3 / h) | 0.18 | 0.24 | 0.36 | 0.48 | 0.66 |
La presión del líquido de sellado suele ser mayor que la presión de la capacidad de sellado 0.07-0.1MPa, si el medio de transporte se vaporiza fácilmente, la presión del sombrero debe ser mayor que la presión de caponización 0.175-0.2MPa.
3. La línea de vapor está equipada en caso de que el medio de transporte sea fácilmente cristal de precipitación; su presión debe ser 0.1MPa menos o más.
La lista de materiales de las partes de exceso de flujo.
De acuerdo con las diferentes condiciones de servicio, las partes principales de la bomba se pueden decidir en tres dints, los detalles son los siguientes:
| Tipo de material | yo | II | III |
| temperatura de servicio | -20 & ordm; C ~ + 150 & ordm; C | -45 & ordm; C ~ + 420 & ordm; C | -45 & ordm; C ~ + 420 & ordm; C |
Partes
nombre | Carcasa (caso, más) | HT250 | ZG230-450 | ZG 1Cr 13Ni |
| Impulso | HT200 | ZG230-450 | ZG 1Cr 13Ni |
| Eje | 45 | 35Cr Mo | 3 Cr 13 |
| Anillo de la junta de la carcasa | HT250 | HT250 | ZG 1Cr 13MoS |
| Anillo de la junta del impulsor | QT500-7 | QT500-7 | 3 Cr 13 |
| Perno de la carcasa | Q235-A | 35Cr Mo | 35Cr Mo |
| Caja de embalaje del eje | 3 Cr 13 | 1Cr 13 | 1Cr 13 |
| Cierre mecánico de la caja del eje. | 3 Cr 13 | 3 Cr 13 | 3 Cr 13 |
> > > Dirección de la maceración
Al observar la bomba desde el motor primario, la dirección de rotación es en sentido antihorario.
