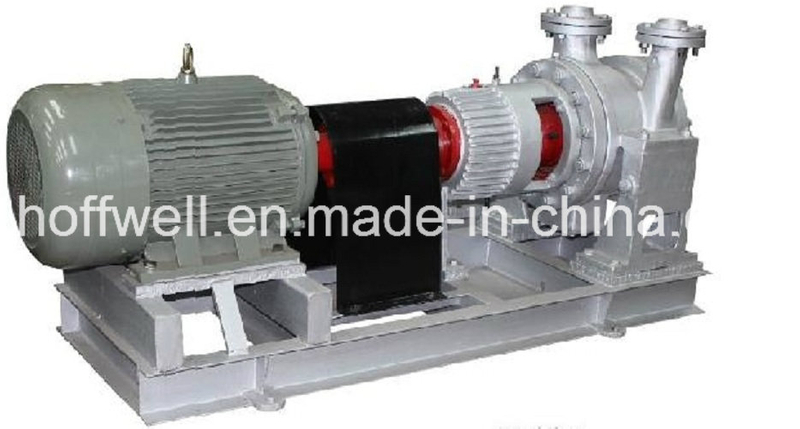

Bomba centrífuga de dos etapas tipo AY

Cantidad:
  •  40AY40 * 2
  •  Bomba de presion media
  •  Bomba horizontal
  •  Succión centrífuga
  • Pumps
  •  80m
  •  2950r / min
  •  HOFFWELL
  •  China
  •  Bomba multietapa
  •  Bomba de doble succión
  •  Bombas de división horizontal
  •  Cerrado
  •  40ay40 * 2
  •  6.25m3 / H
  •  30%
  •  ISO CE
  • 8413709990
Breve introuducción
  Serie de lubropump tipo AY, que se reformó y se rediseñó sobre la base de la serie de lubropump tipo Y original. Con el fin de cumplir con la construcción de la modernización y adaptarse al requisito de reemplazar lo antiguo con lo nuevo, que se centra en el ahorro de energía, por lo que desarrollamos este nuevo producto, tiene las siguientes características:
1. Las partes originales del cuerpo del cojinete35,50,60 se reemplazan por el cuerpo del cojinete45,55,70, de esta manera, se puede aumentar su confiabilidad.
2. La parte de exceso de flujo hidráulico adopta el modelo hidráulico de la bomba de ahorro de energía de alta eficiencia, en promedio, la eficiencia es un 58% más alta que la vieja bomba tipo Y.
3.Para seguir heredando el patrón de configuración, el tamaño de la instalación, el parámetro de rendimiento, todos se mantienen igual con la lubropump tipo Y, por lo que es muy conveniente para renovar y reconstruir.
4. Las partes de la bomba lubropulsada tienen una gran capacidad para todo uso, sus partes en general pueden ser utilizadas comúnmente por varias series.
5.El afinamiento de su forma de selección de materiales y la parte principal está hecho principalmente de material tipo II III, los materiales de algunas partes, como el cuerpo del cojinete, son de dos tipos, es decir, fundición de acero y hierro fundido, de esta manera, hace que Muy ventajoso para ser utilizado en el área de cols, para uso en exteriores, para la fabricación de barcos.
6. Según la temperatura de servicio diferente, la selección del rodamiento tiene tres tipos, es decir, refrigeración por aire, refrigeración por ventilador de aire, refrigeración por agua. Entre ellos, el enfriamiento del ventilador de aire se utiliza especialmente para el área donde falta el recurso hídrico o la calidad del agua es peor.

Características de la estructura
  Un tipo de bomba lubropollante se puede dividir en seis tipos, es decir, de succión de un solo tramo y de voladizo de dos etapas, de doble etapa de suciton doble, de doble etapa de doble succión y de doble etapa de doble rodamiento tipo de doble succión de doble etapa de doble rodamiento. El tipo de estructura es el gráfico 1 al gráfico 6.
  Carcasa radial dividida, especialmente utilizada para transportar el líquido que es alta temperatura, alta presión, inflamable, explosivo o venenoso. Su forma de instalación es de apoyo con la línea central horizontal. La brida del puerto de succión y la brida de la parte de descarga de la bomba están todas fundidas en la carcasa de la bomba, y luego están todas en dirección vertical y hacia arriba. La cavidad del sello de la glándula (caja pscling) y la cubierta se funden juntas, el sello de la empaquetadura, la junta equilibrada, la junta de fuelle, la junta mecánica tándem se pueden colocar en la caja de la caja de empaquetadura. Fuera de la cavidad de sellado del prensaestopas, está la funda de la cavidad de refrigeración por agua que se moldea en ella, el equipo de la cavidad de refrigeración por agua debe utilizarse de este tipo si la situación está especialmente expuesta al transportar el hidráulico cuyo la temperatura es superior a 150 & ordm; C.
El impulsor está fundido integralmente y, después del equilibrio estático, la fuerza axial de la bomba depende principalmente de toda la cavidad equilibrada del impulsor para mantener su equilibrio. Hay un cojinete de bolas radial y un cojinete de bolas de empuje fijo, que se instala espalda con espalda en el cuerpo del cojinete. Su cojinete adopta aceite de eslinga para lubricarlo. Las aletas se depositan en la superficie del cuerpo del cojinete, pueden enfriarse por aire, también podemos optar por el enfriamiento del ventilador (T = 120 & ordm; C-260 & ordm; C) y el enfriamiento por agua (T = 260 & ordm; C-420 & ordm; C)
  Para desmontar fácilmente las piezas como el impulsor, el eje, el cojinete o el sello del prensaestopas, significa que no es necesario desmontar la línea de succión o la línea de descarga mientras la bomba está en proceso de revisión. Siempre adoptamos acoplamientos de memnrane laminados flexibles metálicos.


Modelo Capacidad
Q
m3 / h
Cabeza
H
metro
Velocidad
norte
r / min
Eficiencia
FAC η
%
NPSH
metro
Potencia en el eje
Pensilvania
KW
Motor Peso de la bomba
kg
Modelo Poder
KW
40AY40 > &veces; 2 6.25 80 2950 31 2.7 4.4 YB132S2-2 7.5 163
40AY40 y tiempos; 2A 5.85 70 2950 31 2.7 3.6 YB132S1-2 5.5
40AY40 y tiempos; 2B 5.4 60 2950 31 2.5 2.85 YB112M-2 4
40AY40 y tiempos; 2C 4.9 50 2950 31 2.5 2.17 YB100L-2 3
50AY60 12.5 70 2950 42 2.9 5.67 YB132S2-2 7.5 130
50AY60A 11.2 53 2950 39 2.9 4.1 YB132S1-2 5.5
50AY60B 9.9 39 2950 37 2.8 2.8 YB112M-2 4
50AY60 y tiempos; 2 12.5 120 2950 37 2 11 YB160M2-2 15 210
50AY60 y tiempos; 2A 12 105 2950 36 2 9.5 YB160M2-2 15
50AY60 y tiempos; 2B 11 90 2950 35 1.9 7.7 YB160M1-2 15
50AY60 y tiempos; 2C 10 76 2950 35 1.7 6 YB160M1-2 11 170
65AY60 25 60 2950 56 3.1 7.3 YB160M1-2 11
65AY60A 22.5 49 2950 54 2.8 5.6 YB132S2-2 7.5
65AY60B 20 37.5 2950 52 2.5 3.9 YB132S1-2 5.5
65AY100 25 110 2950 47 3 15.9 YB180M-2 22 190
65AY100A 23 92 2950 46 2.9 12.5 YB160L-2 18.5
65AY100B 21 73 2950 44 3 9.5 YB160M2-2 15
65AY100 y tiempos; 2 25 205 2950 49 2.8 29.1 YB225M-2 45
65AY100 y tiempos; 2A 23 178 2950 47 2.7 23.7 YB200L2-2 37 310
65AY100 y tiempos; 2B 22 154 2950 46 2.7 20.1 YB200L1-2 30
65AY100 y tiempos; 2C 20 130 2950 45 2.6 15.7 YB180M-2 22
80AY60 50 60 2950 62 3.2 13.2 YB160L-2 18.5 200
80AY60A 45 49 2950 61 3 9.9 YB160L-2 15
80AY60B 40 38 2950 60 3 6.9 YB160M1-2 11
80AY100 50 104 2950 59 3.1 24 YB200L2-2 37 220
80AY100A 45 85 2950 56 3 18.6 YB200L1-2 30
80AY100B 40 76 2950 54 2.9 15.3 YB180M-2 22
80AY100 y tiempos; 2 50 200 2950 57 3.6 47.8 YB280S-2 75 380
80AY100 y tiempos; 2A 47 175 2950 55 3.5 40.7 YB250M-2 55
80AY100 y tiempos; 2B 43 153 2950 53 3.3 33.8 YB225M-2 45
80AY100 y tiempos; 2C 40 125 2950 51 3.3 26.7 YB200L2-2 37
100AY60 100 63 2950 72 4 23.8 YB200L2-2 37 220
100AY60A 90 49 2950 71 3.8 16.9 YB200L1-2 30
100AY60B 79 38 2950 67 3.5 12.2 YB160L-2 18.5
100AY120 100 123 2950 66 4.3 50.6 YB280S-2 75 320
100AY120A 93 108 2950 62 4 44.1 YB280S-2 75
100AY120B 85 94 2950 62 3.8 35.5 YB250M-2 55
100AY120C 79 75 2950 59 3.6 27.5 YB200L2-2 37
